免震 (隔震)

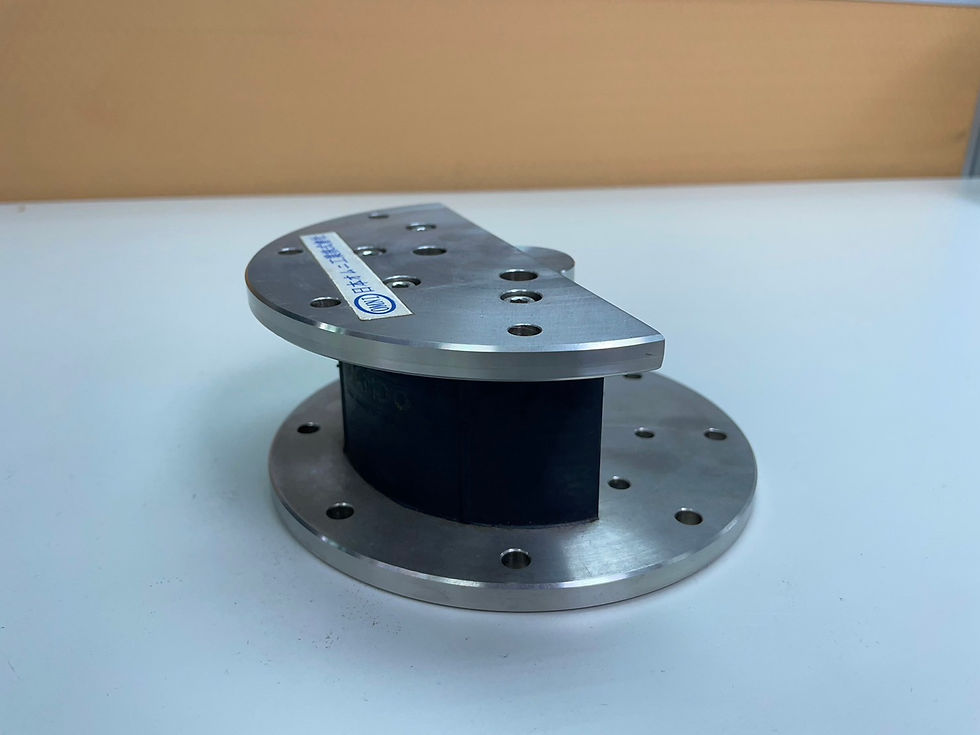

OMNI天然積層橡膠隔震

隔震墊構造圖

To play, press and hold the enter key. To stop, release the enter key.

資料來源

LRB和RB隔震墊比較

制震 (減震)

位移型阻尼器 - NBRB挫屈束制斜撐

挫屈束制斜撐構造圖

NBRB - 3D透視圖

NBRB - 模擬圖

由主受力單元(或稱為核心單元) ，側撐元件(或稱為圍束單元)與脫層單元(或稱為滑動單元)組合而成之斜撐構件,為避免主受力單元於受軸壓力時發生挫屈，故須側撐單元提供側撐，防止軸力傳遞到側撐單元在主受力單元與側撐單元的介面須被覆一層脫層材料。

BRB受拉與受壓行為相當對稱且拉壓強度差異小，故可充份地發揮鋼構件的優異韌性來吸收地震能量。另外BRB耐震性能穩定且易預測，很容易在結構設計過程中將BRB設計成結構的保險絲，經適當設計的BRB構架，在地震發生時，可將抗側力系統的非線性變形都集中在BRB消能段中，因消能斜撐的存在，在大地震作用下樓層側位移也較小，能有效保護建築與其它結構部份。BRB運作原理與施工簡易，近幾年來已在全球廣受重視與採用，在台灣地區以BRB構架系統作為主要抗側力系統之應用實例亦迅速成長中。

產品特性

位移型阻尼器 - VDW金屬降伏阻尼器

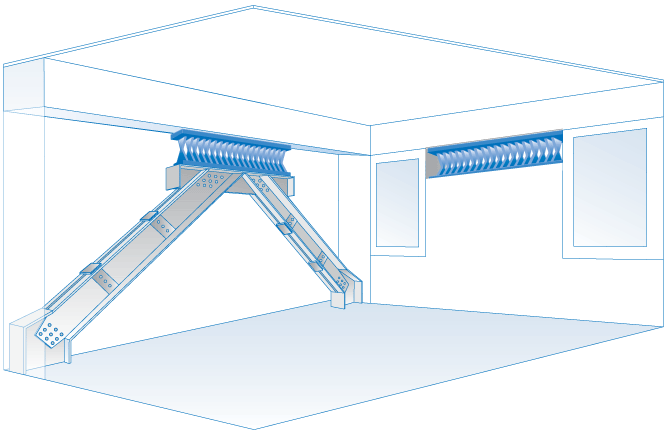

VDW 模擬圖

VDW 結構圖

VDW - 3D透視圖

加勁板受側力作用下的行為

1. 可提供構架額外勁度，以減少結構物側向位移量、層間變位量及扭轉效應。
2. 可在尖峰反應適時提供消能機制，地震力愈大消能效果愈佳。
3. 當含VDW Damper構架與外力共振時，可藉由VDW Damper適時降伏以改變構架勁度避開共振頻率。
4. 阻尼器可與鋼斜撐或R.C壁體組合裝置，不會影響採光、出入動線及室內空間。
5. 採用特殊熱處理過後之ASTM A36、A572 Gr.50或LYS100等易取得之鋼板材料，且其材質為建築師及工程師所熟識。
6. 材料本身特性與溫度之相依性並不高(即不會因溫度變化而影響阻尼器功能)。
7. 純鋼材構造，不會有違反「建築物耐震設計規範及解說」第10.5.5之防火時效及第10.5.8之維護計畫等規定。
8. 以撓曲變形來消散能量，片狀金屬板不會撕裂，縱然經歷多次大地震，仍能保有其功能。
9. 施工安裝及事後維修、檢測容易。
10. 具備國內、外完整的元件測試及地震模擬振動台試驗，且減震效果優異 (可高達94%為世界紀錄保持者)。
11. 為台灣首座施工完成，且目前唯一歷經921餘震之強震考驗，其功能保持完整的產品。
